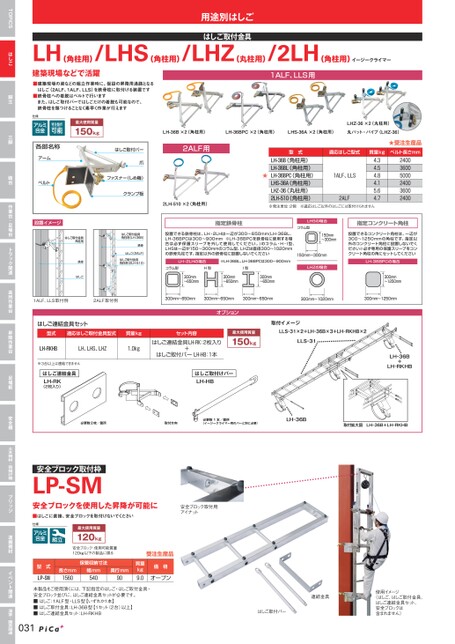

用途別はしごはしご取付金具LH(角柱用)/LHS(角柱用)/LHZ(丸柱用)/2LH(角柱用)イージークライマー建築現場などで活躍■ 築現場の梁などの組立作業時に、仮設の昇降用通路となるはしご(2ALF、1ALF、LLS)を鉄骨柱に取付ける装置です■ 骨柱への着脱はベルトで行いますまた、はしご取付バーではしごだけの着脱も可能なので、鉄骨柱を傷つけることなく素早く作業が行えます1ALF、LLS用仕様AM最大使用質量150kg2ALF用LH-36B ×2(角柱用)LH-36BPC ×2(角柱用)LHS-36A ×2(角柱用)LHS-36AW ×2(角柱用)丸パット・パイプ(LHZ-36)各部名称アームベルトはしご取付バー爪ファスナー(しめ機)クランプ板NEW LHZ-36 ×2(丸柱用)丸パット・パイプLH-10 ×2(角柱用)(LHZ-36)各部名称アームベルト設置イメージはしご取付バー爪ファスナー(しめ機)クランプ板はしご取付金具角柱用鉄骨はしごはしご取付金具角柱用(LH-36B)指定鉄骨柱設置できる鉄骨柱は、LH・2LHは一辺が300〜650mm(LH-36BL、LH-36BPCは300〜900mm ※LH-36BPCを鉄骨柱に使用する場合は必ず保護スリーブを外して使用してください。)のコラム・H・I型、LHSは一辺が150〜300mmのコラム型、LHS-Wは一辺が150〜300mmのコラム・H・I型、LHZは直径300〜1020mmの鉄骨丸柱です。指定以外の鉄骨柱に設置しないでくださいはしご(2ALF)鉄骨はしご取付金具角柱用(2LH-510)LH・2LHの場合※LH-36BL、LH-36BPCは300〜900mmLHZの場合コラム型丸パット・パイプ(LHZ-36)H 型300mm〜650mmI 型300mm〜650mm300mm〜650mm型式取付イメージ取付イメージLH3B(角柱用)★受注生産品適合はしご型式質量kgベルト長さはしご取付金具mm角柱用4.32400LH-36BL(角柱用)LLS-31×2+LH-36B×3+LH-RKHB×2LLS-31×2+LH-36B×3+LH-RKHB×236004.5★LH-36BPC(角柱用)LLS-31LLS-31LHS-36A(角柱用)1ALF、LLSNEW LHS-36AW(角柱用)LHZ-36(丸柱用)2LH-510(角柱用)2ALF4.84.15.25.64.75000鉄骨24002400はしご360024001ALF、LLS取付例はしご取付金具角柱用(LH-36B)鉄骨はしご(2ALF)はしご取付金具角柱用(2LH-510)300mm〜650mm300mm〜650mm300mm〜650mm300mm〜1020mmLHS-Wの場合LHSの場合コラム型H 型150mm〜300mmI 型150mm〜300mm150mm〜300mmコラム型150mm〜300mm150mm〜300mm150mm〜300mm150mm〜300mm150mm〜300mmLH-36BLH-36B++LH-RKHBLH-RKHB設置できるコンクリート角柱は、一辺が300〜1250mmの角柱です。指定以外のコンクリート角柱に設置しないでください※必ず専用の保護スリーブをコンクリート角柱の角にセットしてください指定コンクリート角柱※発注単位:2個※適合はしご以外のはしごには取付けられません2ALF取付例はしご連結金具セット型式適合はしご取付金具型式質量kgセット内容LH-36BLH-36B取付拡大図LH-36B+LH-RKHB取付拡大図LH-36B+LH-RKHBし結金具LH-RK:2枚入り+はしご取付バーLH-HB:1本LH-RKHBLH、LHS、LHZ1.0kg※3台以上は連結できません はしご連結金具はしご連結金具LH-RKLH-RK(2枚入り)はしご取付けバーはしご取付けバーLH-HBLH-HBオプション取付イメージLLS-31×2+LH-36B×3+LH-RKHB×2LLS-31最大使用質量150kgLH-36BPCの場合300mm〜1250mm300mm〜1250mmLH-36B+LH-RKHB必要数2枚/箇所必要数2枚/箇所取付方向取付方向必要数1本/箇所必要数1本/箇所(イージークライマー用のバーと別に必要)(イージークライマー用のバーと別に必要)LH-36B取付拡大図LH-36B+LH-RKHB安全ブロック取付枠LP-SM安全ブロックを使用した昇降が可能に仕様AF最大使用質量120kg安全ブロック:使用可能質量120kg以下の製品に限る■はしごに直接、安全ブロックを取付けないでください型式保管収納寸法長さmm幅mm奥行mmLP-SM156054090受注生産品質量kg9.0価格オープンはしご連結金具LH-RKはしご取付けバLH-HB安全ブロック取付用アイナット必要数2枚/箇所取付方向(イージークライ必要数1本/箇本製品をご使用頂くには、下記指定のはしご・はしご取付金具・安全ブロック並びに、はしご連結金具セットが必要です。■ はしご:1ALF型・LLS型【いずれか1本】 ■ はしご取付金具:LH-36B型【1セット(2台)以上】 ■ はしご連結金具セット:LH-RKHB031連結金具はしご取付バー使用イメージ(はしご、はしご取付金具、はしご連結金具セット、安全ブロックは含まれません)TOPICSはしご脚立三脚踏台作業台・足場台トラック関連高所作業台昇降作業台足場板安全柵土木機材・荷揚げ機ブリッジ運搬機材イベント関連温室・園芸関連
| <
|
> |
>>
